案例描述

在大型园区出口，核心交换机上行通过路由器访问外网。防火墙旁挂于核心交换机，对业务流量提供安全过滤功能。核心交换机作为用户网关，为用户分配IP地址。具体组网要求如下：

?为了简化网络并提高可靠性，核心层交换机通常部署集群。

?在防火墙上部署双机热备（主备模式），当其中一台故障时，业务可以平滑切换到另一台。

?核心交换机双归接入两台出口路由器，路由器之间部署VRRP确保可靠性。

?为提高链路可靠性，核心交换机与出口路由器之间，核心交换机与防火墙之间，两台防火墙之间均通过Eth-Trunk互连。

本案例中，汇聚层的两台交换机与核心交换机相连，对于核心层以下组网场景请参见园区内基础网络连通部署案例。

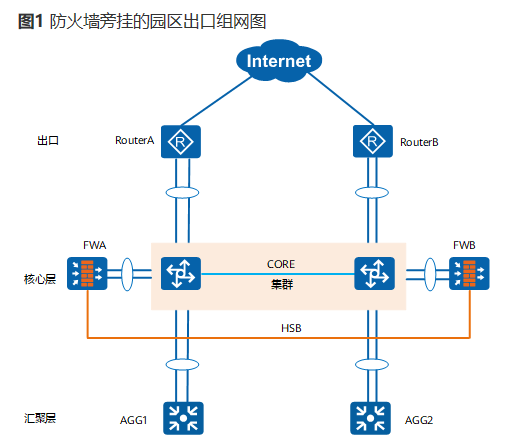

图1 防火墙旁挂的园区出口组网图

在一般的三层转发环境下，园区内外部之间的流量将直接通过交换机转发，不会经过FWA或FWB。当流量需要从交换机转发至FW，经FW检测后再转发回交换机，就需要在交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public。

如图2所示，Public作为连接出口路由器的交换机。对于下行流量，它将外网进来的流量转发给FW进行检测；对于上行流量，它接收经FW检测后的流量，并转发到路由器。

VRF-A作为连接内网侧的交换机。对于下行流量，它接收经FW检测后的流量，并转发到内网；对于上行流量，它将内网的流量转发到FW去检测。

图2 防火墙旁挂的园区出口的物理接口连接示意图
