园区总部采用双路由器出口冗余备份方式，保证设备级的可靠性。核心交换机采用两台堆叠，保证设备级的可靠性；并且核心交换机作为用户网关，为用户分配IP地址。具体业务要求如下：

?部门A的用户可以访问Internet，但是部门B的用户不能访问Internet。

?总部有Web服务器，对外提供WWW服务，外网用户可以访问内网服务器。

?总部和分支之间需要通过Internet进行私网VPN互通，通信内容需要有安全?；?。

本案例中，汇聚层的两台华为交换机组建堆叠，与核心交换机相连，对于核心层以下组网场景请参见园区内基础网络连通部署案例。

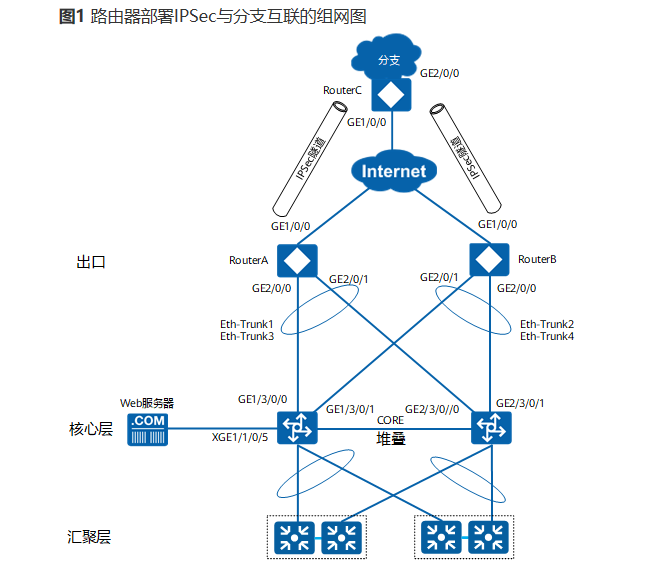

图1 路由器部署IPSec与分支互联的组网图
