组网需求

在一个新建的企业网络中，要求接入设备具有充足的端口数目，并且希望网络结构简单，易于配置和管理。

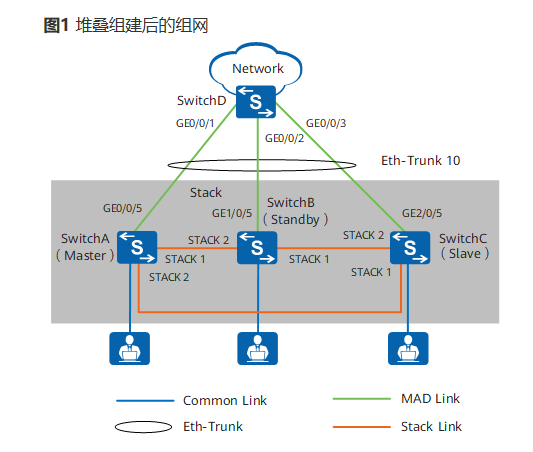

如图1所示，根据用户需求，SwitchA、SwitchB和SwitchC三台接入交换机采用环形堆叠组网，并通过跨设备Eth-Trunk连接上游设备SwitchD。其中，SwitchA、SwitchB和SwitchC的角色分别为主、备、从，堆叠ID分别为0、1、2，优先级分别为200、100、100。由于组成堆叠的成员交换机在逻辑上是一个整体，所以整个网络在扩展了端口数量的同时也方便了用户对网络的管理和维护。

配置思路

1.设备先下电，安装ES5D00ETPC00堆叠插卡后，再将设备上电。

2.使能堆叠功能。

3.为方便用户管理和识别设备，配置成员交换机的堆叠ID和优先级。

4.将SwitchA、SwitchB、SwitchC下电，使用PCIe线缆连接各堆叠端口并上电。

5.为提高可靠性、增加上行链路带宽，配置跨设备Eth-Trunk。

6.为有效避免堆叠分裂时网络不可用，配置代理方式多主检测。V200R002及之前的版本叫“双主检测”功能，之后版本叫“多主检测”功能。

配置文件

• 堆叠系统的配置文件（堆叠相关配置不记入配置文件，直接写入Flash）

  #
  sysname Stack
  #
  interface Eth-Trunk10
   mad detect mode relay
  #
  interface GigabitEthernet0/0/5
   eth-trunk 10
  #
  interface GigabitEthernet1/0/5
   eth-trunk 10
  #
  interface GigabitEthernet2/0/5
   eth-trunk 10
  #
  return

• SwitchD的配置文件

  #
  sysname SwitchD
  #
  interface Eth-Trunk10
   mad relay
  #
  interface GigabitEthernet0/0/1
   eth-trunk 10
  #
  interface GigabitEthernet0/0/2
   eth-trunk 10
  #
  interface GigabitEthernet0/0/3
   eth-trunk 10
  #
  return
