简介

业务口堆叠指的是设备之间通过与逻辑堆叠端口绑定的物理成员端口相连，不需要专用的堆叠插卡。

为了提高堆叠效率，减少手动配置，交换机从V200R011C10版本开始支持通过专用堆叠线缆进行堆叠。所以根据堆叠线缆的不同，把业务口堆叠分为普通线缆堆叠和专用线缆堆叠。

?使用光线缆、网线和高速电缆进行堆叠的方式叫做业务口普通线缆堆叠。

?使用专用堆叠线缆进行堆叠的方式叫做业务口专用线缆堆叠。专用堆叠电缆的两端区分主和备，带有Master标签的一端为线缆主端，不带有标签的一端为线缆备端。用户按照要求的操作步骤操作后，设备的主备与专用堆叠线缆主端和备端才能对应上，否则设备的主备与线缆的主备端不一定对应。

注意事项

?专用堆叠线缆连线规则：?按照交换机从上到下的顺序依次连线。

?连线时注意线缆的主备端，确保：最上面交换机的所有端口连接的都是线缆主端，最下面交换机的所有端口连接的都是线缆备端，中间交换机的2个逻辑端口分别连接主端和备端。

?连接后系统自动组建堆叠，自动分配堆叠的ID和堆叠的角色。

?如果不是环形组网，只要确保本端交换机的逻辑堆叠端口1是与对端交换机的逻辑堆叠端口2相连，也可组建堆叠，但堆叠系统的主和备、交换机的堆叠ID都是随机生成。

?插入专用堆叠线缆的接口，不能有业务配置，否则接口插入专用堆叠线缆后，无法自动切换到堆叠端口，导致无法正常建立堆叠。?对于SVF的AS设备，接口下除了shutdown和stp root-protection之外，不能有其他配置。

?对于被iMaster NCE-Campus纳管的交换机设备，接口下除了shutdown和trust dscp之外，不能有其他配置。

?对于其他设备，接口下除了shutdown之外，不能有其他配置。

?插入专用堆叠线缆前如果已经手动配置了逻辑堆叠端口号，插入专用堆叠线缆后不会自动修改端口号，请按照配置好的端口号进行连接。如果未手动配置逻辑堆叠端口号，插入专用堆叠线缆后会自动生成对应的逻辑堆叠端口号。支持专用堆叠线缆对应的逻辑端口和接口插入的堆叠线缆主备端信息，可以执行命令display stack port auto-cable-info查看。

组网需求

在一个新建的企业网络中，要求接入设备具有充足的端口数目，并且希望网络结构简单，易于配置和管理。

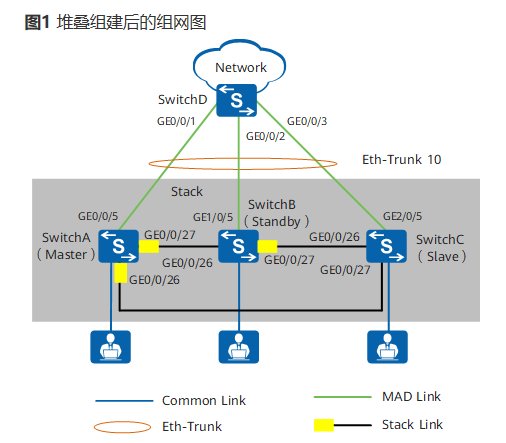

如图1所示，根据用户需求，SwitchA、SwitchB和SwitchC三台接入交换机采用环形堆叠组网，并通过跨设备Eth-Trunk连接上层设备SwitchD。为了减少配置，SwitchA、SwitchB和SwitchC使用专用堆叠线缆进行堆叠。使用专用线缆堆叠后，期望堆叠系统中SwitchA是主交换机，SwitchB是备交换机，SwitchC是从交换机。

配置思路

1.为保证安全性，将SwitchA、SwitchB和SwitchC下电。

2.根据专用堆叠线缆连线规则，连接专用堆叠线缆。

3.为了保证SwitchA、SwitchB、SwitchC分别称为主交换机、备交换机、从交换机，按照顺序对交换机上电。

4.为保证拔出线缆或者插入其他线缆时，堆叠配置可以继续生效，将专用堆叠线缆自动生成的配置写入Flash。

5.为提高可靠性、增加上行链路带宽，配置跨设备Eth-Trunk。

6.为有效避免堆叠分裂时网络不可用，配置代理方式多主检测。
